製品案内Product guide

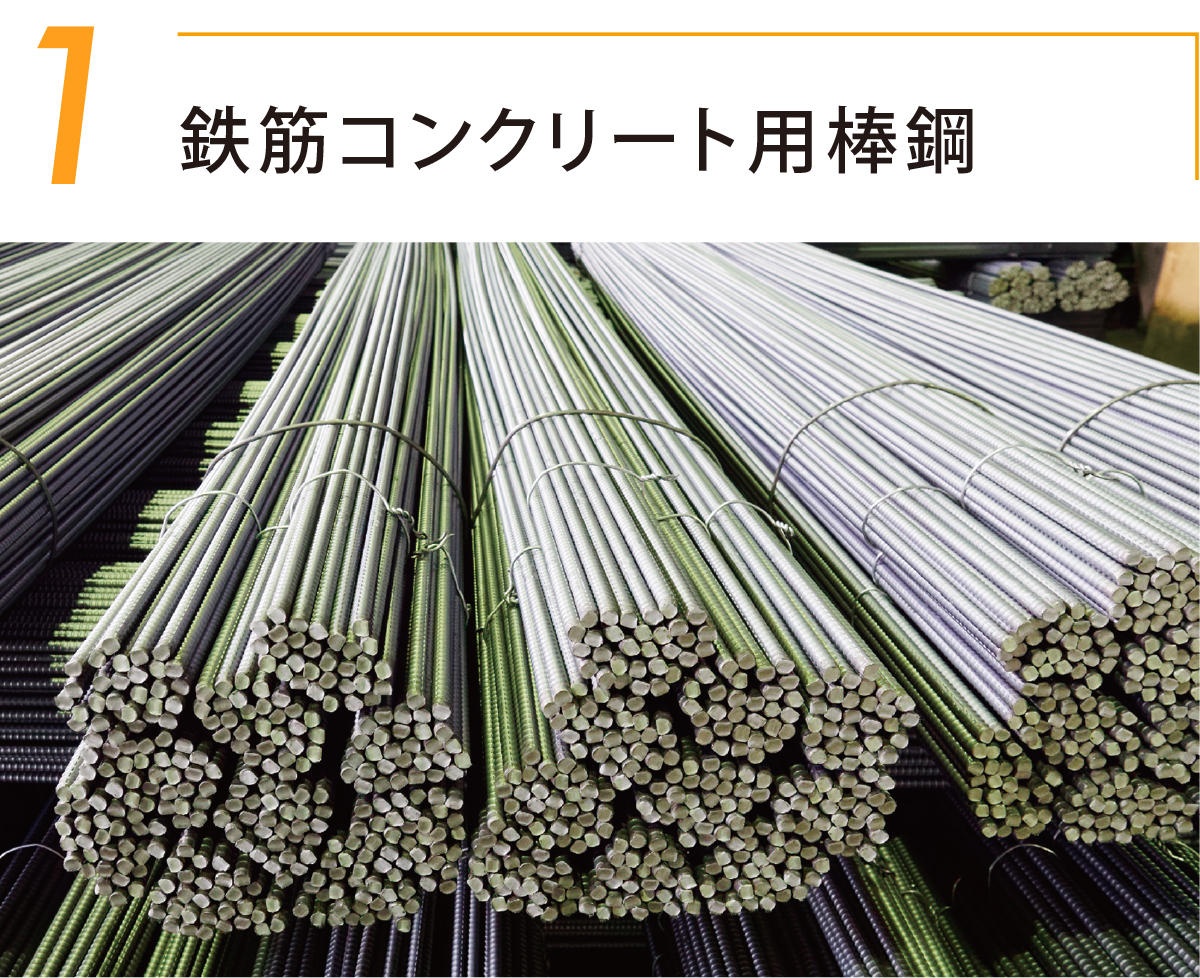

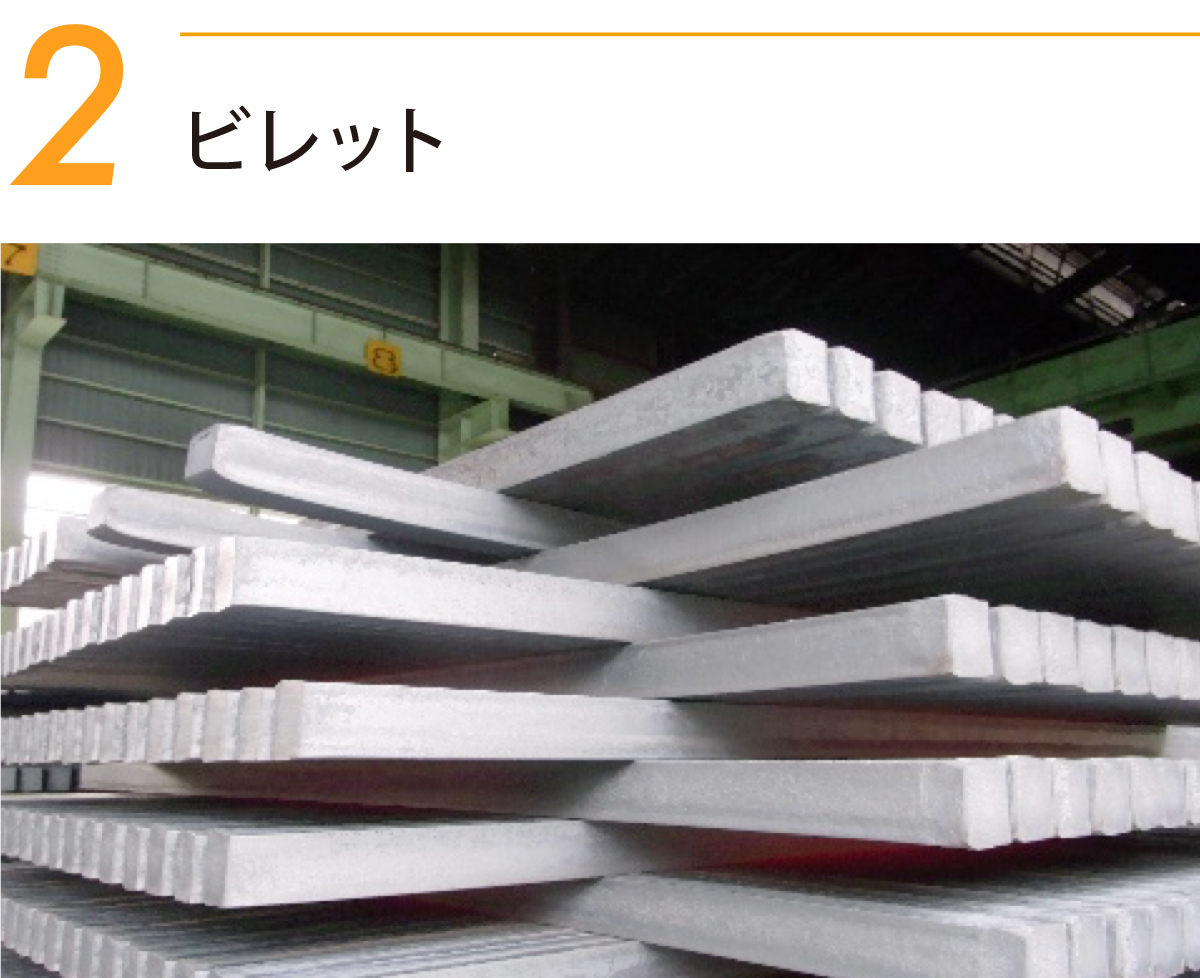

鉄筋コンクリート用棒鋼は、先進技術と最先端設備の調和によって、
はじめて高品質の製品を生み出すことが可能となります。
製品表示Product display
確かな技術に支えられた当社の製品は、各方面から高い評価をいただき、
信頼されるブランドとしての地位を確立しています。

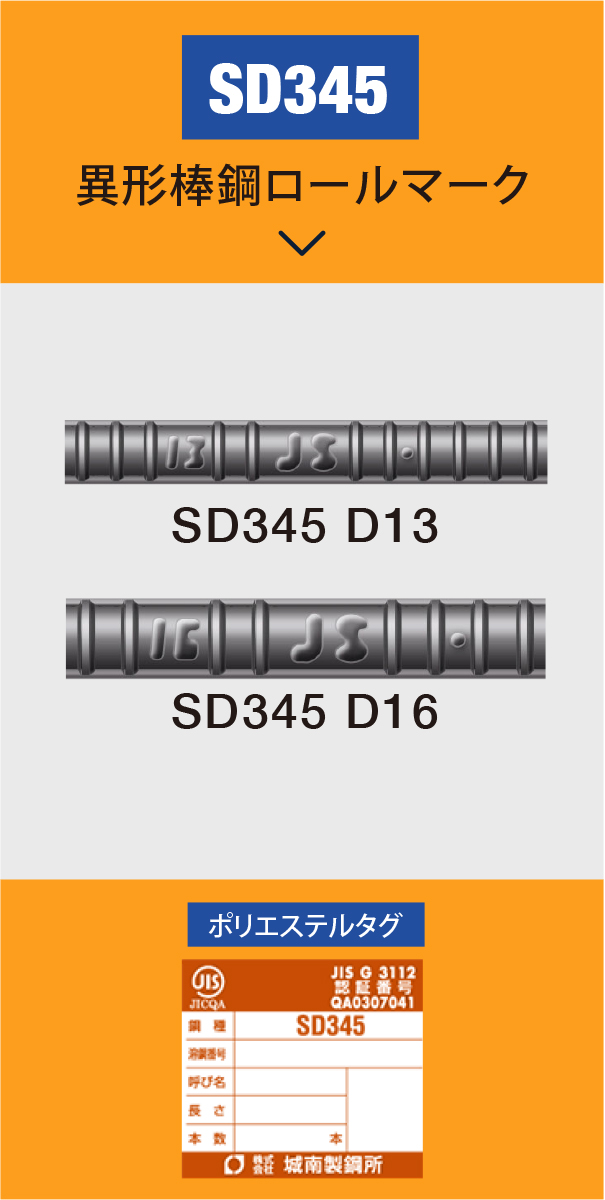

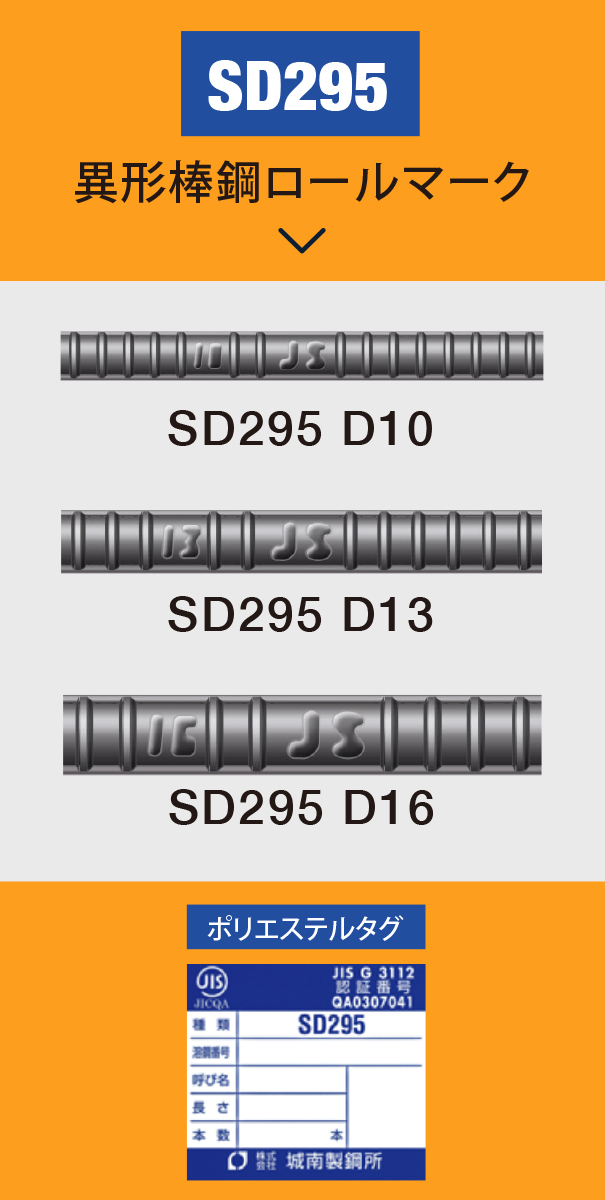

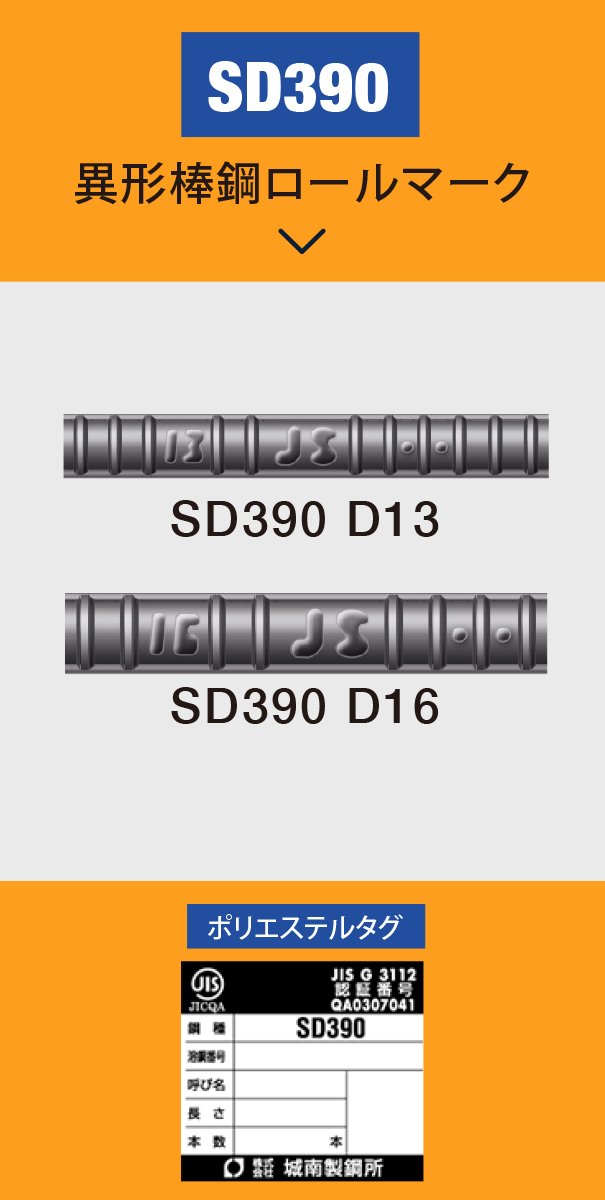

異形棒鋼・
ロールマーク・
ポリエステルタグ
SD295
SD345
SD390

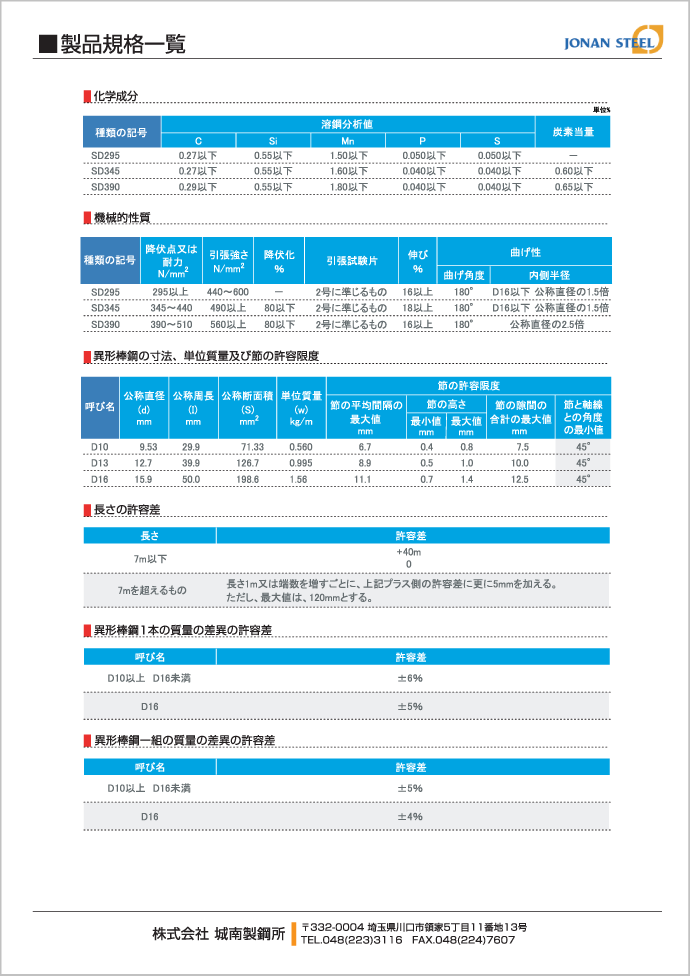

製品規格一覧Product standard list
当社では厳しい品質管理体制のもと、化学成分検査、形状・寸法 検査など様々なチェックを行い、
日夜より優れた製品作りを 目指しております。
化学成分
単位％
| 種類の記号 | 溶鋼分析値 | 炭素当量 | ||||
|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | ||
| SD295 | 0.27以下 | 0.55以下 | 1.50以下 | 0.050以下 | 0.050以下 | － |
| SD345 | 0.27以下 | 0.55以下 | 1.60以下 | 0.040以下 | 0.040以下 | 0.60以下 |
| SD390 | 0.29以下 | 0.55以下 | 1.80以下 | 0.040以下 | 0.040以下 | 0.65以下 |
機械的性質
| 種類の記号 | 降伏点又は 耐力 N/mm2 |
引張強さ N/mm2 |
降伏化 ％ |
引張試験片 | 伸び％ | 曲げ性 | |
|---|---|---|---|---|---|---|---|
| 曲げ角度 | 内側半径 | ||||||
| SD295 | 295以上 | 440～600 | － | 2号に準じるもの | 16以上 | 180° | D16以下 公称直径の1.5倍 |
| SD345 | 345～440 | 490以上 | 80以下 | 2号に準じるもの | 18以上 | 180° | D16以下 公称直径の1.5倍 |
| SD390 | 390～510 | 560以上 | 80以下 | 2号に準じるもの | 16以上 | 180° | 公称直径の2.5倍 |
異形棒鋼の寸法、単位質量及び節の許容限度
| 呼び名 | 公称 直径 (d) mm |
公称 周長 (I) mm |
公称断 面積 (S) mm2 |
単位 質量 (w) kg/m |
節の許容限度 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 節の平均 間隔の 最大値 mm |
節の高さ | 節の隙間の 合計の 最大値 mm |
節と軸線 との角度の最小値 |
||||||
| 最小値 mm |
最大値 mm |
||||||||
| D10 | 9.53 | 29.9 | 71.33 | 0.560 | 6.7 | 0.4 | 0.8 | 7.5 | 45° |
| D13 | 12.7 | 39.9 | 126.7 | 0.995 | 8.9 | 0.5 | 1.0 | 10.0 | 45° |
| D16 | 15.9 | 50.0 | 198.6 | 1.56 | 11.1 | 0.7 | 1.4 | 12.5 | 45° |
長さの許容差
| 長さ | 許容差 |
|---|---|
| 7m以下 | +40mm 0 |
| 7mを超えるもの | 長さ1m又は端数を増すごとに、上記プラス側の許容差に更に5mmを加える。ただし、最大値は、120mmとする。 |
異形棒鋼1本の質量の差異の許容差
| 呼び名 | 許容差 |
|---|---|
|
D10以上 D16未満
|
±6% |
|
D16
|
±5% |
異形棒鋼一組の質量の差異の許容差
| 呼び名 | 許容差 |
|---|---|
|
D10以上 D16未満
|
±5% |
|
D16
|
±4% |
質量表Mass table
長さ×単位質量を3 桁に丸めた1 本の数値を結束本数で掛けたものが結束質量になります。
※9.0m以上は、ロール対応になります。
(JIS G 3112)
| 長さ(m) | 1本の質量(kg) | 結束本数 | 結束質量(kg) | |
|---|---|---|---|---|
| 小結束 | 大結束 | |||
| 3.5 | 1.96 | 50 | 600 | 1,176 |
| 4.0 | 2.24 | 1,344 | ||
| 4.5 | 2.52 | 1,512 | ||
| 5.0 | 2.80 | 1,680 | ||
| 5.5 | 3.08 | 1,848 | ||
| 6.0 | 3.36 | 2,016 | ||
| 6.5 | 3.64 | 2,184 | ||
| 7.0 | 3.92 | 2,352 | ||
| 7.5 | 4.20 | 2,520 | ||
| 8.0 | 4.48 | 2,688 | ||
| 8.5 | 4.76 | 2,856 | ||
| 9.0 | 5.04 | 500 | 2,520 | |
| 9.5 | 5.32 | 400 | 2,128 | |
| 10.0 | 5.60 | 500 | 2,800 | |
| 10.5 | 5.88 | 500 | 2,940 | |
| 11.0 | 6.16 | 400 | 2,464 | |
| 11.5 | 6.44 | 400 | 2,576 | |
| 12.0 | 6.72 | 400 | 2,688 | |
| 長さ(m) | 1本の質量(kg) | 結束本数 | 結束質量(kg) | |
|---|---|---|---|---|
| 小結束 | 大結束 | |||
| 3.5 | 3.48 | 30 | 300 | 1,044 |
| 4.0 | 3.98 | 1,194 | ||
| 4.5 | 4.48 | 1,344 | ||
| 5.0 | 4.98 | 1,494 | ||
| 5.5 | 5.47 | 1,641 | ||
| 6.0 | 5.97 | 1,791 | ||
| 6.5 | 6.47 | 1,941 | ||
| 7.0 | 6.96 | 2,088 | ||
| 7.5 | 7.46 | 2,238 | ||
| 8.0 | 7.96 | 2,388 | ||
| 8.5 | 8.46 | 2,538 | ||
| 9.0 | 8.96 | 2,688 | ||
| 9.5 | 9.45 | 240 | 2,268 | |
| 10.0 | 9.95 | 300 | 2,985 | |
| 10.5 | 10.4 | 300 | 3,120 | |
| 11.0 | 10.9 | 240 | 2,616 | |
| 11.5 | 11.4 | 240 | 2,736 | |
| 12.0 | 11.9 | 240 | 2,856 | |
| 長さ(m) | 1本の質量(kg) | 結束本数 | 結束質量(kg) | |
|---|---|---|---|---|
| 小結束 | 大結束 | |||
| 3.5 | 5.46 | 20 | 200 | 1,092 |
| 4.0 | 6.24 | 1,248 | ||
| 4.5 | 7.02 | 1,404 | ||
| 5.0 | 7.80 | 1,560 | ||
| 5.5 | 8.58 | 1,716 | ||
| 6.0 | 9.36 | 1,872 | ||
| 6.5 | 10.1 | 2,020 | ||
| 7.0 | 10.9 | 2,180 | ||
| 7.5 | 11.7 | 2,340 | ||
| 8.0 | 12.5 | 2,500 | ||
| 8.5 | 13.3 | 2,660 | ||
| 9.0 | 14.0 | 2,800 | ||
| 9.5 | 14.8 | 160 | 2,368 | |
| 10.0 | 15.6 | 200 | 3,120 | |
| 10.5 | 16.4 | 200 | 3,280 | |
| 11.0 | 17.2 | 160 | 2,752 | |
| 11.5 | 17.9 | 160 | 2,864 | |
| 12.0 | 18.7 | 160 | 2,992 | |
